Siemens HiPath 3550
HiPath 3550 ist ein Kommunikationssystem für mittlere Kapazitätsanforderungen, das bis zu 72 digitale oder 108 analoge Teilnehmeranschlüsse als TK-System oder maximal 188 IP-Teilnehmer als IP-System ermöglicht.
Hardware-Übersicht
Hinweise zum Aufbau

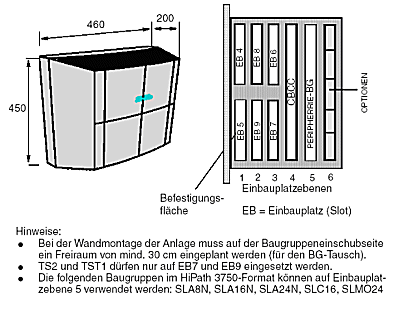

Das für die Wandmontage vorgesehene Gehäuse (Bild 2-10) der HiPath 3550 beinhaltet einen Baugruppenrahmen mit sechs Einbauplatzebenen. Die Einbauplatzebenen, welche von der Befestigungsseite her hochgezählt werden, sind wie folgt belegt:
- Einbauplatzebene 1-3: Peripheriebaugruppen (je Ebene sind 2 Baugruppen steckbar)
- Einbauplatzebene 4: Ausschließlich Steuerbaugruppe CBCC
- Einbauplatzebene 5: SIPAC-Einbauplatz (für Baugruppen im HiPath 3750-Format)
- Einbauplatzebene 6: Optionale Baugruppen (bis zu 5 Module)
Auf der Rückseite der Baugruppenträgereinheit befindet sich die Stromversorgung.
Die Verbindungsleitungen zur Peripherie (Endgeräte, Amtsanschlüsse usw.) können direkt angeschlossen werden.
